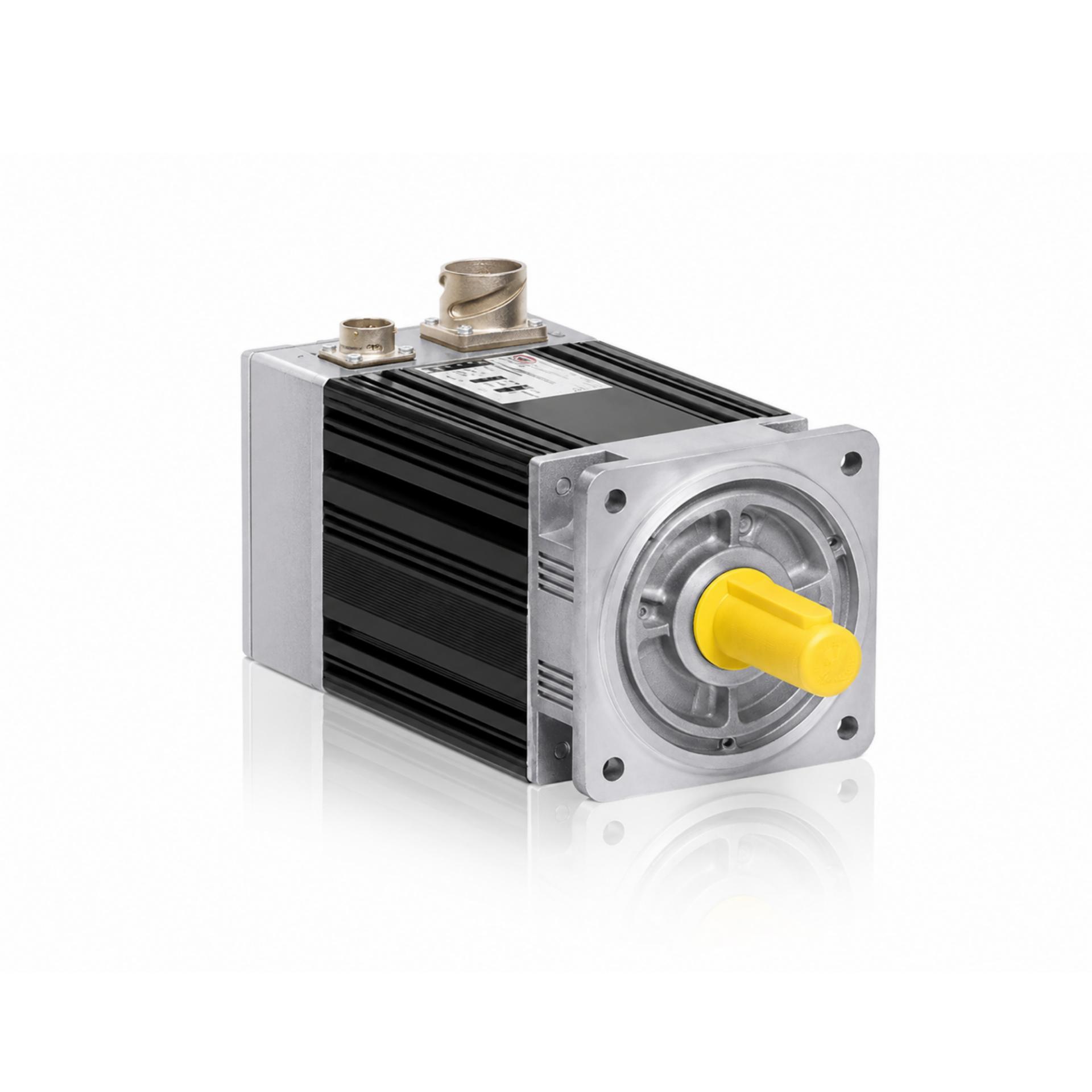

B14 Serisi Yüksek Dinamik AC Servo Motor
B14S1R1C5A1A30N modeli; yüksek hassasiyetli hareket kontrolü gerektiren endüstriyel uygulamalar için geliştirilmiş yüksek performanslı AC servomotordur. Kompakt yapısı, yüksek tork kapasitesi ve IP65 koruma sınıfı ile otomasyon sistemlerinde güvenilir çalışma sağlar.
Doğal hava soğutmalı yapısı sayesinde bakım ihtiyacını azaltırken, yüksek dinamik performansı ile hızlı ivmelenme ve hassas pozisyonlama uygulamalarında üstün performans sunar.
Öne Çıkan Özellikler
• 142 mm kare flanş tasarımı
• Yüksek dinamik performans
• 3000 RPM nominal hız
• Doğal hava soğutmalı yapı
• IP65 koruma sınıfı (mil hariç)
• Endüstriyel kullanıma uygun sağlam gövde
• Hassas hız ve pozisyon kontrolü
• Robotik ve CNC uygulamalarına uygun
Teknik Özellikler
• Model: B14S1R1C5A1A30N
• Besleme Gerilimi: 400VAC
• Motor Tipi: AC Servo Motor
• Nominal Hız: 3000 RPM
• Sürekli Tork (100K Δt): 9 Nm
• Sürekli Tork (65K Δt): 7.26 Nm
• Nominal Tork: 9.96 Nm
• Peak Tork: 24.30 Nm
• Nominal Güç: 3127 W
• Kutup Sayısı: 6
• Sargı Direnci: 2.90 Ohm
• Endüktans: 18.75 mH
• Tork Sabiti: 1.57 Nm/Arms
• EMF Sabiti: 0.90 Vs
• Stall Akımı: 5.6 A
• Nominal Akım: 6.2 A
• Peak Akım: 15.51 A
• Rotor Ataleti: 1.08 gm²
• Ağırlık: 12 kg
• İzolasyon Sınıfı: Class F
• Koruma Sınıfı: IP65 (mil hariç)
• Soğutma Sistemi: IC410 Doğal Hava Soğutma
• Çalışma Sıcaklığı: 0°C … +40°C
Kullanım Alanları
• CNC makineleri
• Robotik sistemler
• Paketleme makineleri
• Endüstriyel otomasyon sistemleri
• Hassas pozisyonlama uygulamaları
• Servo eksen kontrol sistemleri
• Hareket kontrol uygulamaları
