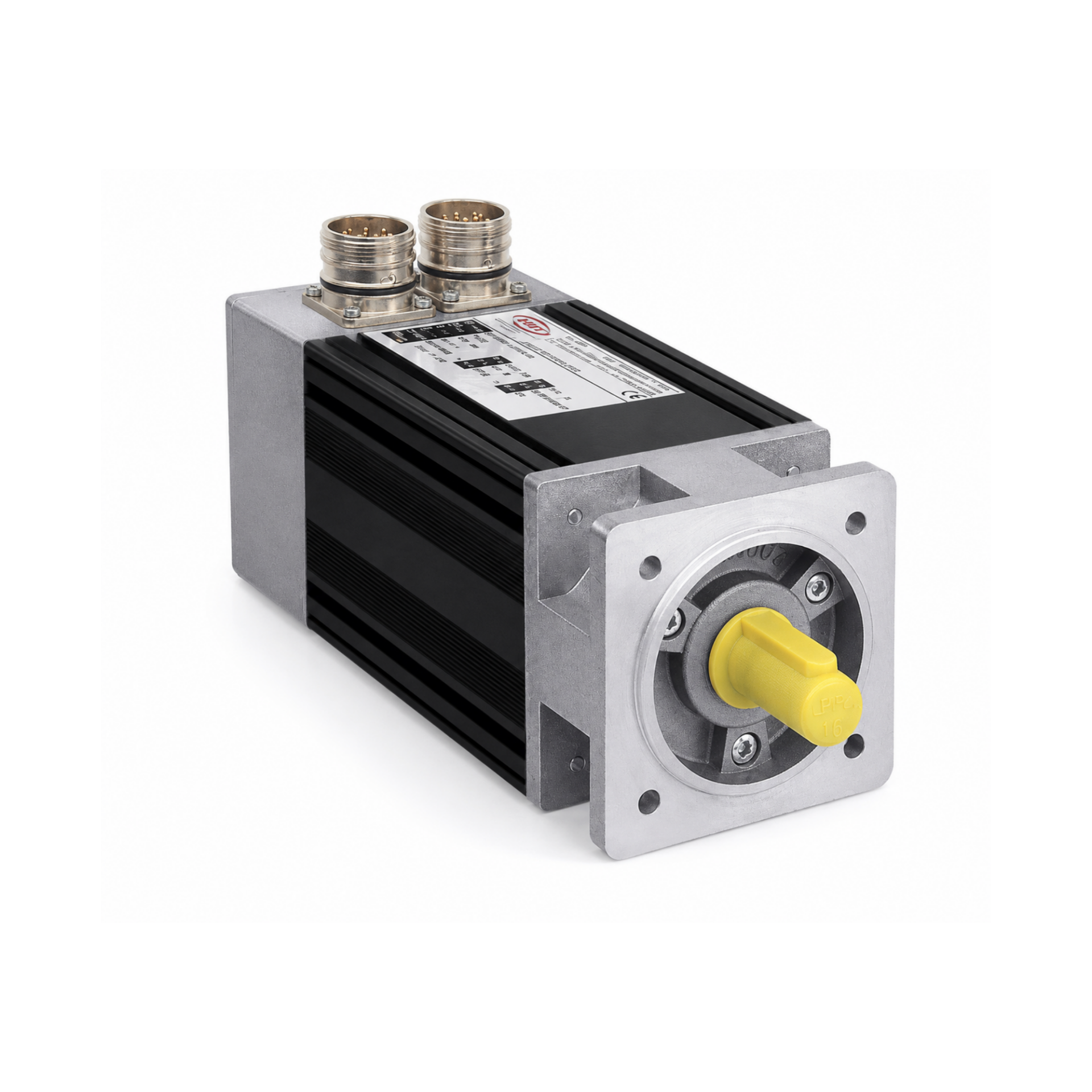

B07L1S1C5A1A30N Servo Motor

B07L1S1C5A1A30N modeli, B07 serisi yüksek dinamik AC servo motor ailesine ait doğal hava soğutmalı endüstriyel servo motordur. Kompakt yapısı, düşük rotor ataleti ve yüksek hassasiyetli hareket kontrolü sayesinde CNC, robotik ve otomasyon uygulamalarında üstün performans sunar.

• 75 mm kare flanş tasarımı
• Doğal hava soğutmalı yapı (IC410)
• IP65 koruma sınıfı (mil hariç)
• 3000 RPM nominal hız
• Düşük ataletli NdFeB mıknatıslı rotor
• Hassas hız ve pozisyon kontrolü
• Endüstriyel M23 konnektör yapısı

Teknik Özellikler

• Model: B07L1S1C5A1A30N
• Motor Serisi: B07
• Gövde Tipi: L
• Besleme Gerilimi: 400VAC
• Nominal Hız: 3000 RPM
• Sürekli Durma Torku (100K Δt): 2.45 Nm
• Sürekli Durma Torku (65K Δt): 1.98 Nm
• Nominal Güç: 820 W
• Nominal Tork: 2.45 Nm
• Peak Tork: 6.62 Nm

Elektriksel Özellikler

• Kutup Sayısı: 6
• Sargı Direnci: 15.79 Ohm
• Endüktans: 37.00 mH
• EMF Sabiti: 0.92 Vs
• Tork Sabiti: 1.59 Nm/Arms
• Nominal Gerilim: 320 V
• Durma Akımı: 1.5 A
• Nominal Akım: 1.6 A
• Peak Akım: 4.16 A
• Demanyetizasyon Akımı: 12.21 A

Mekanik Özellikler

• Rotor Ataleti: 0.1205 gm²
• Ağırlık: 3.85 kg
• Mil Yapısı: Kama Kanallı, Dişli Delikli
• Gövde Yapısı: Alüminyum Endüstriyel Gövde

Fren Özellikleri

• Fren Tipi: Opsiyonel 24VDC Park Freni
• Statik Fren Torku: 4.5 Nm
• Backlash: 0 Arcmin

Kod Açılımı

• B07 → 75 mm servo motor serisi
• L → Uzun gövde tipi
• 1S → 400VAC sargı yapısı
• 1C → Resolver feedback
• 5 → IP65 endüstriyel yapı
• A1 → M23 dik konnektör güç çıkışı
• A → M23 dik konnektör sinyal çıkışı
• 30 → 3000 RPM
• N → Frensiz model

Kullanım Alanları

• CNC makineleri
• Robotik sistemler
• Paketleme makineleri
• Servo eksen uygulamaları
• Pick & Place sistemleri
• Endüstriyel otomasyon sistemleri
